Tutorial: Einfache Session
Bean (Java_EJB_01) – Packen der Dateien in Java-Archive (JAR)
und 'deploy'
Voraussetzungen
für das Verständnis dieses Dokuments:
Grundkenntnisse
in der Programmierung von Java (Klassen, Methoden, Schleifen) oder
anderer Objekt-Orientierter Programmiersprachen (z.B. C++,
Modula-2, Pascal).
Kenntnisse
im Umgang mit Eclipse; empfohlen ist das Durcharbeiten der
Einführungsbeispiele
für das Programmieren mit Java.
|
Ungefährer
Zeitbedarf zum Durcharbeiten dieses Dokuments:
Arbeitszeit:
Ca. .
|
Diesem
Dokument enthält die Anleitungen um die Dateien, die für
den Einsatz auf einem Java-Application-Server (JAS) und für die
Schnittstellen-Definition für Client-Programme erforderlich
sind, zu erstellen.
Zum
Erstellen der erforderlichen Dateien wird die Möglichkeit des
'Project archives', die das JBoss-IDE-Plugin für Eclipse
(Installation siehe Eclipse
Plugins installieren >
Installation
des JBoss-IDE-Plugins)
bietet, genutzt.
Die
damit erstellte JAR-Datei (Java-ARchiv) wird anschließend in
einem JAS (JBoss
in diesem Tutorial) 'deployed'; das heißt die Datei wird in das
dafür vorgesehene Verzeichnis des JAS kopiert und so an den JAS
'übergeben'.
Damit können Client-Programme (die noch
erstellt werden müssen) auf die Dienste des bisher erstellten
EJB zugreifen.
Als
letzter Teil dieses Schrittes werden jene Dateien, die die
Schnittstellen für die Client-Programme definieren, in eigene
JAR-Dateien gepackt.
Diese Dateien werden dann von den (noch zu
erstellenden) Client-Programmen importiert.
Inhaltsverzeichnis:
Vorigerer
Schritt: XDoclet
Struktur
der JAR-Datei für den JAS
Vorbedingungen
'Project
archives' anlegen
Dateien
mit Java-Klassen hinzufügen
META-INF
hinzufügen
JAR-Datei
neu erstellen
JAR-Datei an den JAS
übergeben ('deploy')
JAR-Datei
für Client-Programme erstellen
Weitere
Schritte und verwandte Dokumentation
Nächstes
Tutorial: Client-Programm
für Einfache Session Bean (Java_EJB_02)
Struktur
der JAR-Datei für den JAS
JAR-Dateien
enthalten Unterverzeichnisse mit Dateien in komprimierter (gepackter)
Form.
Der Algorithmus zum Komprimieren der Dateien kann nicht
beeinflußt werden und ist auch nicht von Interesse.
Die
Struktur der Unterverzeichnisse folgt zwei Vorgaben:
Die
Verzeichnis-Struktur gibt die Definition der Java-Packages
wider.
Damit wird dem JAS ermöglicht, einzelne Java-Klassen
mit EJB (Enterprise Java Beans) zu finden und deren Methoden
auszuführen.
Ein
Verzeichnis mit dem Namen 'META-INF' enthält eine Datei mit
XML-Strukturen zur Festlegung der Zuordnung von Java-Klassen zu
symbolischen Namen für die Verwendung durch den JAS,
Datenbanken und Client-Programme.
Weiters können im
Verzeichnis 'META-INF' noch weitere Dateien mit XML-Strukturen, die
spezielle Konfigurations-Anweisungen für einzelne JAS und
Datenbank-Systeme enthalten, vorhanden sein.
Die
Theorie der Referenzierung von internen zu externen Namen, die den
Einsatz von EJB so flexibel macht, ist im Detail im Dokument (noch zu
schreiben) beschrieben.
Vorbedingungen
▲ zum
Inhaltsverzeichnis
'Project
archives' anlegen
|
Wenn
das bearbeitete Project das Erste, für das JAR-Dateien
erstellt werden sollen, im Eclipse-Workspace ist (so wie bei
diesem Tutorial), muß zuerst die View für die 'Project
archives' eröffnet werden.

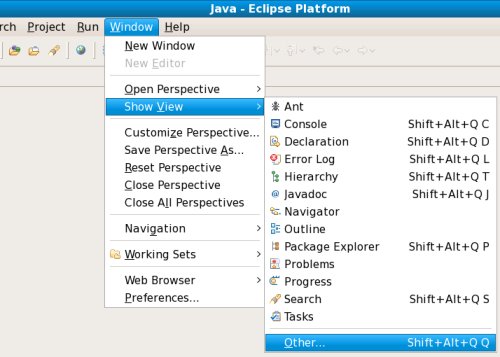

Das
geschieht über die Auswahl Window > Show View >
Other... .
|
|
|

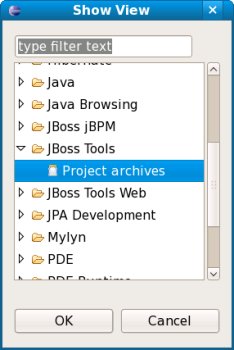

Im
darauf hin erscheinenden Fenster (Show View) wird 'Project
archives' ausgewählt.
'Project
archives' ist innerhalb der Gruppe 'JBoss Tools' zu finden und
wenn sie Auswahl nicht sichtbar ist, kann sie durch anklicken des
kleinen Dreiecks links neben 'JBoss Tools' sichtbar gemacht
werden.
Anschließend
wird die Schaltfläche [ OK ] angeklickt um
einen neuen Bereich im unteren Bereich zu öffnen.
|
|
|

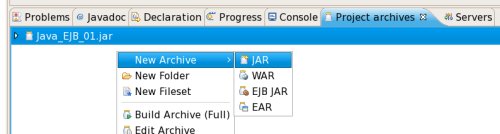

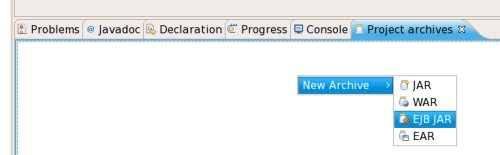

Durch
Anklicken des neuen Bereiches mit der rechten Maustaste wird ein
Kontext-Menu angezeigt.

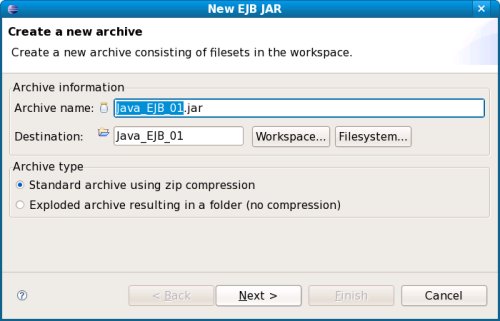

Mit
der Auswahl von New Archive > EJB JAR wird ein Fenster
(New EJB JAR) geöffnet mit dem Parameterisierungen für
die zu erstellende Datei vorgenommen werden können.
|
|
|
Die
vorgegebenen Einstellungen werden beibehalten.
Nach

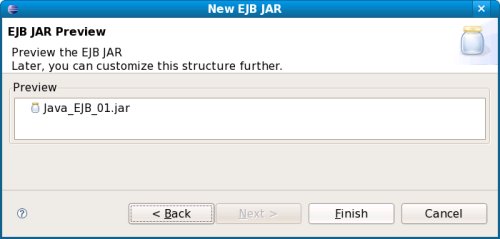

dem Anklicken der Schaltfläche [ Next > ]
wird eine Vorschau mit dem Namen und der Struktur der Datei mit
der Erweiterung 'jar' angezeigt.
Die
Datei ist derzeit noch leer; für sie werden später die
Regeln, was in diese Datei gepackt werden soll, festgelegt.
Durch
das Anklicken der Schaltfläche [ Finish ]
wird die Datei erstellt.
|
|
|
Die
neu erstellte Datei ist jetzt im Bereich des 'Project archives'
gelistet.
|
|
▲ zum
Inhaltsverzeichnis
Dateien
mit Java-Klassen hinzufügen
|
Die
Java-Klassen inklusive der durch die Java-'package's definierten
Verzeichnis-Struktur werden in das EJB aufgenommen.

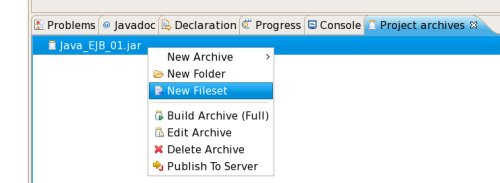

Für
das Hinzufügen von Dateien (inklusive der
Verzeichnis-Struktur) wird die Datei 'Java_EJB_01.jar' mit der
rechten Maustaste angeklickt und aus dem Kontext-Menu New
Fileset ausgewählt.
|
|
|

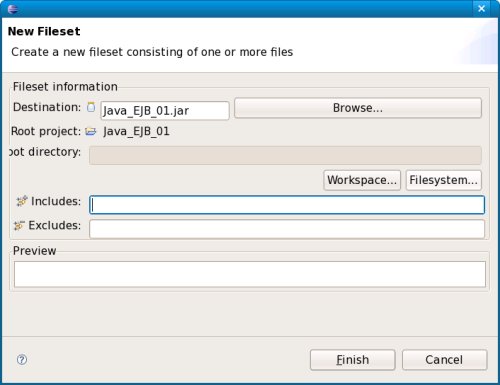

Im
folgenden Fenster wird durch Anklicken der Schaltfläche
[ Workspace... ] ein eigenes Fenster geöffnet,
in dem als Nächstes jenes Verzeichnis, in dem die Dateien mit
den Java-Klassen – inlusive der Verzeichnis-Struktur für
die Java-'package's – ausgewählt werden kann.
|
|
|

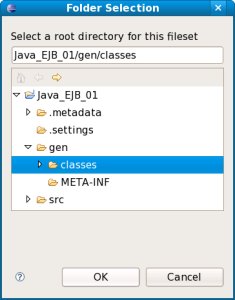

Im
erscheinenden Auswahl-Fenster ('Folder Selection') wird wird zu
jenem Verzeichnis manövriert, in dem die Dateien mit den
Java-Klassen liegen.
Dieses Verzeichnis wurde in Schritt
1: Einrichten des Projects > Verzeichnisse für Quell-Code
und kompilierte Java-Klassen festlegen
definiert.
Die
Verzeichnis-Struktur wird angezeigt bzw. verborgen, wenn das
kleine Dreieck links neben einem Verzeichnis-Namen angeklickt
wird.
Die
Auswahl wird durch Anklicken der Schaltfläche [ OK ]
bestätigt und damit wird auch das Fenster geschlossen.
|
|
|

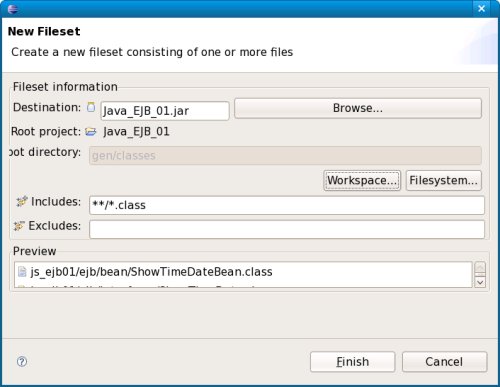

Im
Fenster für das 'New Fileset' werden dann die
Filter-Kriterien für die Dateien, die in die JAR-Datei
aufgenommen werden sollen, im Feld 'Includes' festgelegt:
**/*.class.
**/
bedeutet, dass alle Verzeichnisse in der Struktur auf Dateien mit
einem passenden Namen durchsucht werden.
*.class
bedeutet, daß alle Dateien, deren Namen mit .class
endet, in die JAR-Datei gepackt werden sollen.
Nach
Eingabe der Filter-Kriterien ist im Feld 'Preview' zu sehen,
welche Dateien ausgewählt sind.
Die
Definition wird durch Anklicken der Schaltfläche [ Finish ]
abgeschlossen und damit wird auch das Fenster geschlossen.
|
|
|
Im
Bereich des 'Project archives' ist dann sichtbar, welche Dateien
für das Packen in die JAR-Datei ausgewählt sind.
Die
Struktur für die JAR-Datei kann durch Anklicken des kleinen
Dreiecks links neben den Datei- bzw. Verzeichnis-Namen angezeigt
oder verborgen werden.
|
|
▲ zum
Inhaltsverzeichnis
META-INF
hinzufügen
Die
Auswahl der Dateien mit den Meta-Informationen für den JAS
(Java-Application-Server) in die JAR-Datei ist ähnlich der
Auswahl der Dateien mit den Java-Klassen.
Zusätzlich ist
innerhalb der JAR-Datei ein Verzeichnis zu definieren, in dem die
Dateien mit den Meta-Information enthalten sind.
In diesem
Abschnitt erfolgt noch einmal eine kompette Beschreibung mit allen
Abbildungen um die Routine zu festigen.
|

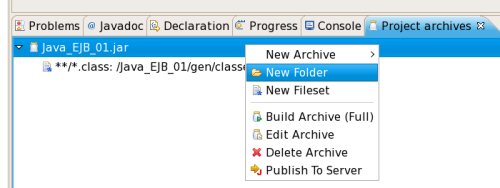

Für
das Erstellen eines Verzeichnisses innerhalb der Datei
'Java_EJB_01.jar' wird diese mit der rechten Maustaste angeklickt
und aus dem Kontext-Menu New Folder ausgewählt.
|
|
|

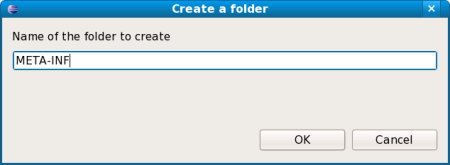

Im
folgenden Fenster ('Create a folder') wird der Name des
Verzeichnisses (META-INF)
eingegeben und anschließend die Schaltfläche [ OK ]
angeklickt.
|
|
|
Im
Bereich des 'Project archives' ist dann sichtbar, welche Dateien
für das Packen in die JAR-Datei ausgewählt sind.
Ist
das Vezeichnis nicht zu sehen kann die Struktur für die
JAR-Datei durch Anklicken des kleinen Dreiecks links neben den
Datei- bzw. Verzeichnis-Namen angezeigt werden.
|
|
|
Welche
Dateien als Meta-Information aufgenommen werden, wird über
ein 'Fileset' festgelegt.

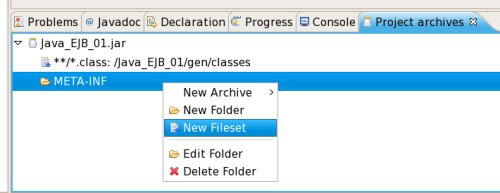

Für
das Hinzufügen dieser Dateien wird das Verzeichnis 'META-INF'
mit der rechten Maustaste angeklickt und aus dem Kontext-Menu New
Fileset ausgewählt.
|
|
|

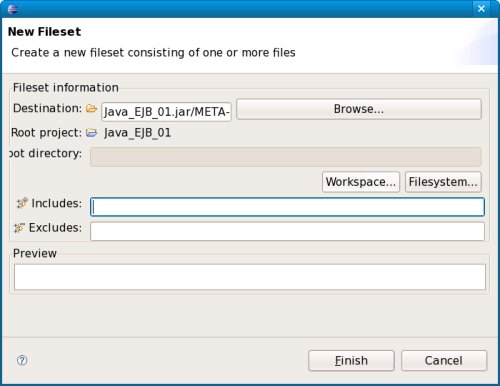

Im
folgenden Fenster wird durch Anklicken der Schaltfläche
[ Workspace... ] zuerst ein Fenster geöffnet,
in dem als Nächstes jenes Verzeichnis ausgewählt wird,
in dem die Dateien für die META-Information enthalten sind.
|
|
|

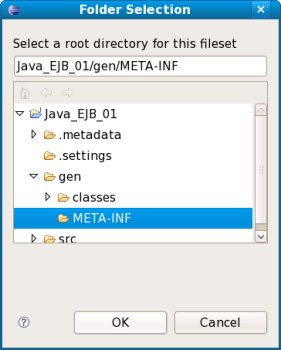

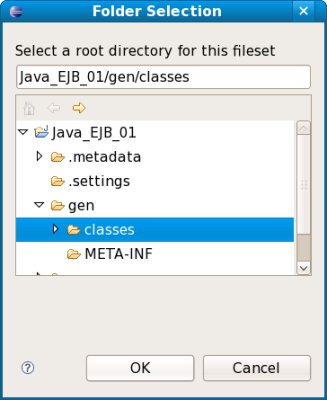

Im
Auswahl-Fenster ('Folder Selection') wird wird zu jenem
Verzeichnis manövriert, in dem die Dateien mit den
Meta-Informationen liegen.
Dieses Verzeichnis wurde in Schritt
3: XDoclet > Untergruppe 'deploymentdescriptor'-Parameter
definiert.
Die
Verzeichnis-Struktur wird angezeigt bzw. verborgen, wenn das
kleine Dreieck links neben einem Verzeichnis-Namen angeklickt
wird.
Die
Auswahl wird durch Anklicken der Schaltfläche [ OK ]
bestätigt und damit wird auch das Fenster geschlossen.
|
|
|

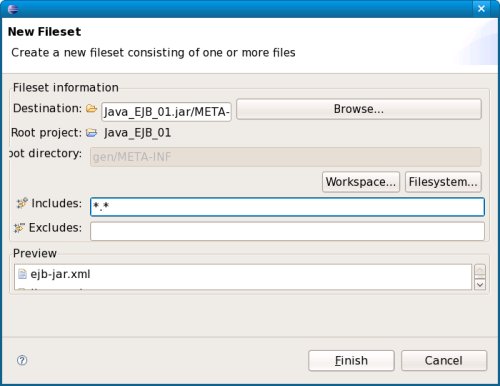

Im
Fenster für das 'New Fileset' werden dann die
Filter-Kriterien für die Dateien, die in die JAR-Datei
aufgenommen werden sollen, im Feld 'Includes' festgelegt: *.*.
Das
bedeutet, daß alle Dateien, die in Schritt
3: XDoclet erzeugt
und im Unterverzeichnis 'META-INF' gespeichert wurden, in die
JAR-Datei gepackt werden.
Nach
Eingabe der Filter-Kriterien ist im Feld 'Preview' zu sehen,
welche Dateien ausgewählt sind.
Die
Definition wird durch Anklicken der Schaltfläche [ Finish ]
abgeschlossen und damit wird auch das Fenster geschlossen.
|
|
|

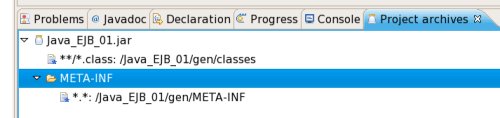

Im
Bereich des 'Project archives' ist dann sichtbar, daß auch
ein Verzeichnis 'META-INF' mit Dateien in die JAR-Datei gepackt
wird.
Die
Struktur für die JAR-Datei kann durch Anklicken des kleinen
Dreiecks links neben den Datei- bzw. Verzeichnis-Namen angezeigt
oder verborgen werden.
|
|
▲ zum
Inhaltsverzeichnis
JAR-Datei
neu erstellen
Bis
jetzt wurde nur festgelegt, welche Dateien in die JAR-Datei gepackt
werden.
In diesem kurzen Abschnitt wird beschrieben, wie die
JAR-Datei erstellt wird.
|

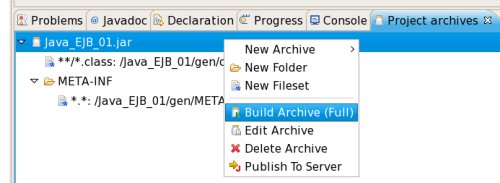

Dazu
wird die Datei 'Java_EJB_01.jar' mit der rechten Maustaste
angeklickt und aus dem Kontext-Menu Build Archive (Full)
ausgewählt.
Der
Vorgang des 'Packens' dauert nur Bruchteile einer Sekunde und es
wird keine Rückmeldung gegeben wenn der Vorgang beendet ist.
|
|
|

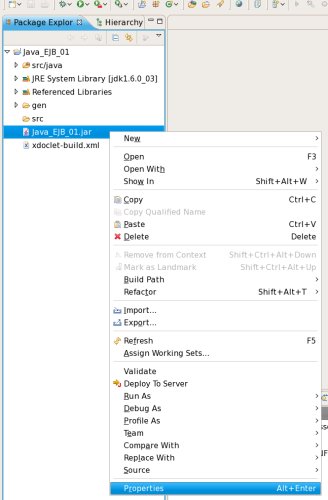

Die
erzeugte Datei ist in der Struktur des 'Package Explorer's zu
sehen und wenn Sie ganz sicher gehen wollen, können Sie diese
mit der rechten Maustaste anklicken und aus dem Kontext-Menu
Properties auswählen.
|
|
|

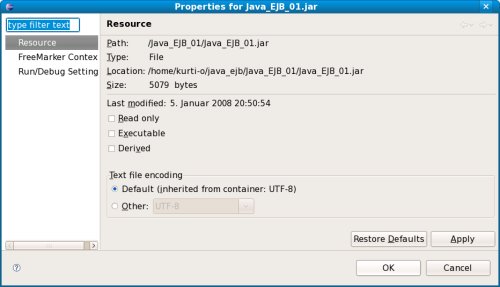

Im
anschließend angezeigten Fenster ist das Datum der
Datei-Erstellung zu sehen ('Last modified').
Damit
kann überprüft werden, ob die Datei neu erstellt wurde.
|
|
▲ zum
Inhaltsverzeichnis
JAR-Datei
an den JAS übergeben ('deploy')
Eclipse
bietet zwar die Möglichkeit, die fertige JAR-Datei an
verschiedene Java Application Server (JAS) zu übergeben –
bei Einsatz von JBoss
ist es aber am einfachsten, die gerade erstellte JAR-Datei in das
entsprechende Verzeichnis von JBoss
zu kopieren.
Dazu
wird ein 'Terminal'-Fenster geöffnet und folgendes Kommando
eingegeben:
cp
/workspace_directory/Java_EJB_01.jar
/jboss_home/server/default/deploy
Dabei
ist /workspace_directory
durch
jenes Verzeichnis zu ersetzen, in dem die Dateien des Projects
innerhalb von Eclipse enthalten sind, z.B.
/home/kurti-o/java_ejb/Java_EJB_01.
/jboss_home
ist
das Stamm-Verzeichnis, in dem JBoss
installiert ist. Wenn die Installation so wie in JBoss
Java-Application-Server installieren > Installation von JBoss
beschrieben
erfolgt ist, ist dieses Verzeichnis /opt/jboss.
▲ zum
Inhaltsverzeichnis
JAR-Datei
für Client-Programme erstellen
Für
das Client-Programm, das im nächsten Schritt (Tutorial:
Client-Programm für einfache Session Bean (Java_EJB_01))
erstellt wird, ist eine JAR-Datei notwendig, die die Schnittstellen
des auf dem JAS laufenden EJB beschreibt. Wie diese JAR-Datei
erstellt wird ist in diesem Abschnitt beschrieben.
Das
Definieren der Dateien, die in diese JAR-Datei gepackt werden sollen,
erfolgt nach dem gleichen Schema wie in den vorigen Abschnitten (ab
'Project archives' anlegen)
beschrieben.
Aus diesem Grund werden nicht alle Schritte mit
Abbildungen dargestellt.
|
Durch
Anklicken des Bereiches 'project archives' mit der rechten
Maustaste wird das bekannte Kontext-Menu angezeigt.

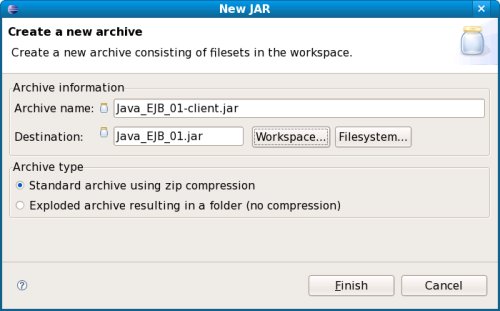

Mit
der Auswahl von New Archive > JAR wird ein Fenster (New
JAR) geöffnet mit dem Parameterisierungen für die zu
erstellende Datei vorgenommen werden können.
|
|
|
Der
Name der Datei wird auf Java_EJB_01-client.jar
geändert.
Das ist notwendig, weil eine Datei mit dem
vorgegebenen Namen bereits existiert (Java_EJB_01.jar
als EJB-Container).
Anschließend
wird die Schaltfläche [ Workspace... ]
angeklickt.

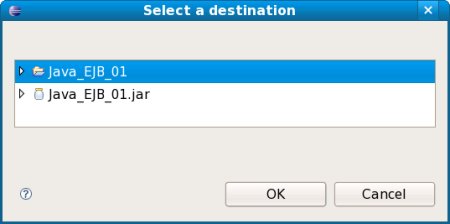

Im
folgenden Fenster ('Select a destination') wird das Verzeichnis
'Java_EJB_01' ausgewählt. Damit wird eine eigene Datei
erstellt.
(Bei Auswahl von 'Java_EJB_01.jar' würde
innerhalb dieser Datei ein Unterverzeichnis eröffnet.).
Durch
Anklicken der Schaltfläche [ OK ] wird die
Auswahl des Verzeichnisses bestätigt.
Durch
das Anklicken der Schaltfläche [ Finish ] im
Fenster 'New JAR' wird die Datei erstellt.
|
|
|
Die
neu erstellte Datei ist jetzt im Bereich des 'Project archives'
gelistet.
|
|
|
In
die Datei werden nur Dateien mit Java-Klassen, die von
Client-Programmen importiert werden müssen, aufgenommen.

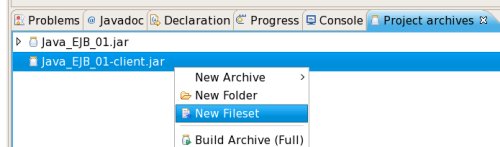

Für
das Hinzufügen dieser Dateien wird die gerade angelegte Datei
mit der rechten Maustaste angeklickt und aus dem Kontext-Menu New
Fileset ausgewählt.
|
|
|
Im
folgenden Fenster (untere Abbildung nachdem das Verzeichnis
ausgewählt wurde) wird durch Anklicken der Schaltfläche
[ Workspace... ] zuerst ein weiteres Fenster
geöffnet, in dem das Verzeichnis mit den Dateien, die in die
JAR-Datei aufgenommen werden sollen, ausgewählt werden kann.
Im
folgenden Fenster ('Folder Selection', obere Abbildung) wird zum
Verzeichnis gen/classes
manövriert.
Die Auswahl wird durch Anklicken der
Schaltfläche [ OK ] bestätigt.
Im
Fenster für das 'New Fileset' werden dann noch im Feld
'Includes' die Filterkriterien **/staticvalues/*.class
für die Auswahl der Dateien festgelegt.
Die
ausgewählte Klasse ('CountryConstants.class') ist dann im
Bereich 'Preview' gelistet.
Die
Auswahl wird durch Anklicken der Schaltfläche [ Finish ]
bestätigt und damit wird auch das Fenster geschlossen.
|
|
|
Das
vorige Verfahren für das Hinzufügen eines 'Fileset' mit
Dateien wird für das Verzeichnis
gen/classes
mit den Filterkriterien
**/interfaces/*.class
wiederholt.
Wenn
die Parameter korrekt definiert wurden, sind folgende Dateien
ausgewählt:
'ShowTimeDate.class'
'ShowTimeDateHome.class'
|
|
|

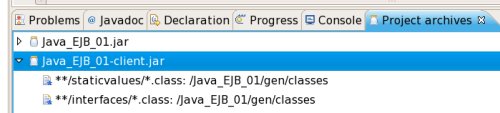

Im
Bereich des 'Project archives' ist dann sichtbar, welche Dateien
in die JAR-Datei gepackt werden.
Die
Struktur für die JAR-Datei kann durch Anklicken des kleinen
Dreiecks links neben den Datei- bzw. Verzeichnis-Namen angezeigt
oder verborgen werden.
|
|
|

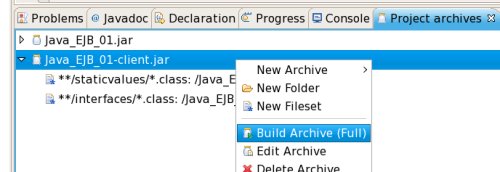

Um
die JAR-Datei mit den definierten Inhaltsdateien zu erstellen wird
die Datei 'Java_EJB_01-client.jar' mit der rechten Maustaste
angeklickt und aus dem Kontext-Menu Build Archive (Full)
ausgewählt.
Der
Vorgang des 'Packens' dauert nur Bruchteile einer Sekunde und es
wird keine Rückmeldung gegeben wenn der Vorgang beendet ist.
Die
Methode wie geprüft werden kann, ob die Datei wie gewünscht
erstellt wurde, ist unter JAR-Datei
neu erstellen beschrieben.
|
|
▲ zum
Inhaltsverzeichnis
Weitere
Schritte und verwandte Dokumentation
▲ zum
Inhaltsverzeichnis
